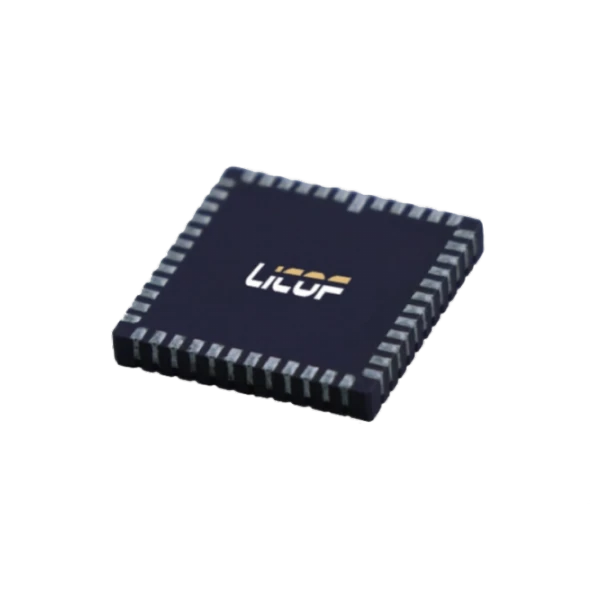

MXH ühe-telje MEMS-kiirendusmõõtur
Kõrge täpsus, lai valik, kõrge löögikindlus
Lai töötemperatuuri vahemik
Täielik digitaalne väljund
Kirjeldus
Põhifunktsioonid
- 100% kodumaised komponendid
- Kompaktne pakett
- Kõrge täpsus, lai valik, kõrge löögikindlus
- Lai töötemperatuuri vahemik
- Täielik digitaalne väljund
Rakendused
- Inertsiaalne mõõtühik (IMU)
- Avioonika
- Suhtumise kontroll
- Platvormi stabiliseerimine
- GPS{0}}abiga navigeerimine
- UAV navigeerimine
- Robootika
Toote tutvustus
Ettevõtte MXH on sõltumatult välja töötatud ühe{0}}teljeline MEMS-kiirendusmõõtur, millel on täielikult lokaliseeritud protsessid - alates tuuma valmistamisest kuni pakendamise ja testimiseni -, mis tagab autonoomse, stabiilse ja jälgitava tarne. Kiire -kiire diskreetimine koos täieliku-temperatuuri staatilise ja dünaamilise veakompensatsiooniga vähendab nihkeid, mastaabitegurit ja joondamisvigu, tagades suurepärase täpsuse ja pikaajalise stabiilsuse-keerulistes keskkondades. Kompaktne ja hõlpsasti integreeritav, see vastab ISO 9001 ja GJB standarditele õhuseire, inertsiaalse navigatsiooni, mehitamata õhusõidukite, robootika, nutikate sõidukite ja sildade jälgimise osas.
Unikaalne Tehnoloogia
Ettevõte on kõrgtehnoloogiline-ettevõte, millel on täielik suletud-ahela võimalus alates kiumähisseadmetest ja -poolidest kuni FOG-ide, kiud/kvarts-ühe-teljega MEMS-i kiirendusmõõturi inertsiaalsete toodete, IMU-ahelate, tarkvara ja testimisseadmeteni. Protsessi kontroll-otsast{5}}otsani parandab kvaliteeti ja vähendab kulusid. Töötades ISO9001 järgi rangete protsessidega, tagab see toote töökindluse ja järjepidevuse.
Parameetrid
MXH ühe-telje MEMS-i kiirendusmõõturi spetsifikatsioonid
|
Parameeter |
MXH30HC |
MXH10HC |
MXH60HC |
MXH99HC |
MXH02HC |
|
pakett |
CLCC48 |
CLCC48 |
CLCC48 |
CLCC48 |
CLCC48 |
|
Telg |
Y |
Y |
Y |
Y |
Y |
|
Vahemik (g) |
30 |
10 |
60 |
100 |
2 |
|
Skaala mittelineaarsus (ppm) |
<300ppm |
<500ppm |
<500ppm |
<500ppm |
<100ppm |
|
BW @3dB (Hz) |
>140 |
>140 |
>150 |
>150 |
>10 |
|
BW @90 kraadi faas (Hz) |
>105 |
>105 |
>85 |
/ |
|
|
Viivitus (ms) |
<2.5 |
<2.5 |
<3 |
<3 |
<50 |
|
2. -järjestus NL (µg/g2) |
<10 |
<15 |
<10 |
<5 |
<10 |
|
Müra (µg/√Hz @1hz) |
<6 |
<4 |
<30 |
<40 |
<3 |
|
Lävi (µg) |
<5 |
<3 |
<30 |
<40 |
<2 |
|
Eraldusvõime (LSB/ug) |
60 |
200 |
<±1 |
<±1 |
100 |
|
Tehase kallutatus, RT (mg) |
<±1 |
<±1 |
<±0.5 |
<±0.5 |
<±1 |
|
Tehase nihke temperatuuri hüsterees (mg, 1 kraad /min, -40 kuni +85 kraadi) |
<0.15 |
<0.1 |
<0.2 |
<0.3 |
<0.2 |
|
Postitus-Comp Bias Residual (mg) |
<±0.1 |
<±0.05 |
<±0.15 |
<±0.2 |
<±0.1 |
|
Kallutatuse stabiilsus, 1 s keskm. (ug) |
<6 |
<4.5 |
<30 |
<40 |
<3 |
|
Kallutatuse stabiilsus, 10 s keskm. (ug) |
<2 |
<1.5 |
<10 |
<15 |
<1 |
|
Kallutatuse stabiilsus, Allan (ug) |
<1 |
<0.75 |
<3 |
<5 |
<0.5 |
|
Power-Repeat., 1σ (ug) |
<6 |
<4 |
<10 |
<15 |
<3 |
|
Tehase skaala (LSB/g) |
60000000 |
200000000 |
20000000 |
20000000 |
100000000 |
|
Skaala temperatuuri koefitsient (ppm/kraad) |
<30 |
<30 |
<40 |
<40 |
<30 |
|
Scale Post{0}}Comp Residual (ppm) |
<50 |
<50 |
<100 |
<100 |
<100 |
|
Käivitusaeg- (ms) |
<300 |
<300 |
<500 |
<500 |
<300 |
|
Andmevärskendussagedus (Hz) |
>50K |
>50K |
>10K |
/ |
>49.5K |
|
Soovitatav diskreetimissagedus (Hz) |
Suurem või võrdne 2K |
Suurem või võrdne 2K |
/ |
49.5K |
Suurem või võrdne 0,5K |
|
Šokk, toide (2 ms pool-siinus, tagasikutsumine puudub) |
300 |
100 |
300 |
500 |
100 |
|
Šokk, vooluta (2 ms pool-siinus, tagasikutsumine puudub) |
300 |
100 |
300 |
500 |
100 |
|
Vibratsioon (g) |
6 |
3 |
18 |
/ |
3 |
|
Töötemperatuur ( kraad ) |
-40~+85 |
-40~+85 |
-40~+85 |
-50~+85 |
-10~+125 |
|
Toitepinge (V) |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
|
Praegune (mA) |
<30 |
<30 |
<30 |
<30 |
<25 |
|
Comm. Liides |
SPI |
SPI |
SPI |
SPI |
SPI |
