Pre - stressis sisemiselt fikseeritud - punkt soomustatud sensatsioon optiline kaabel
Aug 19, 2025
Toote kirjeldus

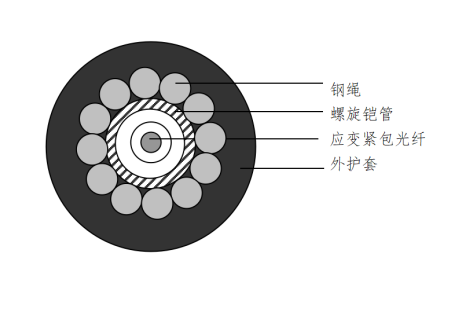

Pre - stressis sisemiselt fikseeritud - point Soomustatud tüvi optiline kaabel on spetsiaalne sensomi kaabel, mis on mõeldud pinge ja tüve mõõtmiseks, mis põhineb BOTDR ja BOTDA põhimõtetel. Kaabli struktuur koosneb kesksest mikro - deformatsiooni kiust, spiraalsest soomustorust, terasest traadi ahela tugevduskihist ja välimisest kestast.
1. sisemiselt fikseeritud - punktkujundus: tüvekiud on spiraali soomuse torus üldiselt vaba. Määratud intervallidega (tavaliselt 0,5 m, 1m, 1,5m, 3m jne, nagu kasutaja nõuab), on tüvekiud ja spiraalne soomustoru liimitud, luues fikseeritud - punkti tüve mõõtmise segmendid. Tüve pikkust saab arvutada nendes segmentides mõõdetud deformatsiooni kiiruse põhjal.
2. Pre - pingeline kiud: tootmise ajal saab suhteliselt ühtlast Pre - stressi (500 ~ 2000 mikro- tüvi) kasutada tüve kiule vastavalt kasutajanõuetele. See tagab tüve täpse mõõtmise ka siis, kui jälgitav struktuur läbib kokkutõmbumise.
3. Efektiivne pingeülekanne: spiraalne raudrüütoru, terasest traadi ahela tugevduskiht ja välimine kest on tihedas kontaktis, võimaldades reaalset - väliste pingemuutuste ajaülekannet sensatsioonikiusaks.
4. Tugev soomustatud kaitse: soomustatud konstruktsiooniga see kaabel sobib karmideks seirekeskkondadeks, näiteks betoonist valamiskohad, nagu tammid ja vundamendi šahtid. See sobib eriti hästi - matuse või manustamise kaudu paigaldamiseks, suurte hoonete struktuurise jälgimise (SHM), geoloogilise asula seire ja torujuhtmete deformatsiooni jälgimise suure rakenduse leidmiseks.
Peamised parameetrid
| Ese | Sub - üksus | Kirjeldus |
|---|---|---|
| Stressikiud | Kiudaine | Üksik - režiim Fiber |
| Tihe puhver | Tpee (hütrel) | |
| Soomukiht | Soomutoru materjal | Sus204 |
| Terasest traatmaterjal | 0,8 mm terasest traat * 9 ahelat luhtunud | |
| Väliskinn | Materiaalne | PE või LSZH |
| Välimine läbimõõt | 5,0 ± 0,2 mm | |
| Värvus | Must | |
| Fikseeritud intervall | Pikkus | 0,5 ~ 5 meetrit |
| Optilised omadused | Sumbumine | Vähem või võrdne 0,4 dB/km (1310nm) |
| Vähem või võrdne 0,3 dB/km (1550nm) | ||
| Kesksagedus | 10,7 GHz | |
| Tüve koefitsient | 19,26 µε/MHz (või µStrain/MHz) | |
| Temperatuurikoefitsient | 1,1 kraad /mHz | |
| Pre - stress (mikrokujundus) | 500~2000 | |
| Mehaanilised omadused | Tõmbetugevus | Pikk - termin: 200n |
| Lühike - termin: 1500n | ||
| Maksimaalne tõmbe pikenemine | 1,6% (ligikaudu . 2200 n 拉力) | |
| Purustamiskindlus | Lühike - termin: 4000n/10cm | |
| Pikk - termin: 1000n/10cm | ||
| Keskkonnaomadused | Töötemperatuur | -40 kraad ~ +85 kraad |
| Kaal | Kaabelvõrgu kaal | 40 kg/km |
| Võrdlustandard | Riiklik/tööstuse standard | GB/T 7424.2-2008 |
| Pakend | Pakendimaterjal | Puidust rull |
