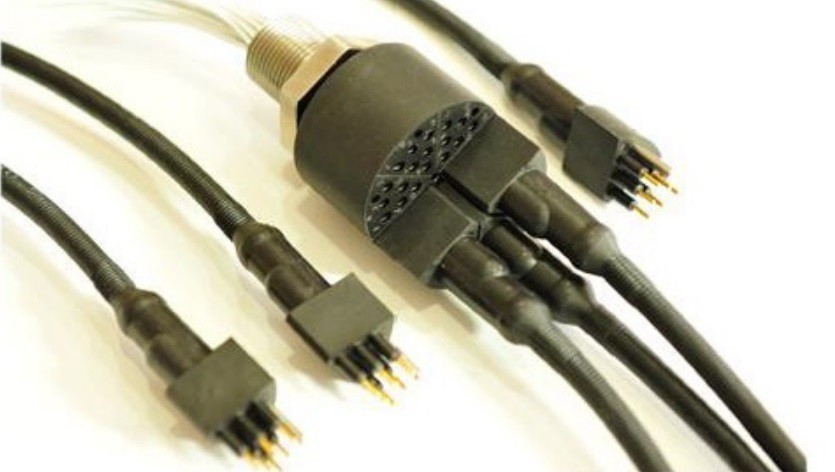

WMS split kummist plastist veekindel elektripistik
Talub survet: 70Mpa,
Nimipinge: 300VDC/600VCD (olenevalt kaablist),
Nimivool: 13A südamiku kohta (sõltub kaablist),
Insulation resistance :>500MQ
Kirjeldus
Peamised tehnilised parameetrid
Talub survet: 70Mpa
Nimipinge: 300VDC/600VCD (olenevalt kaablist)
Nimivool: 13A südamiku kohta (oleneb kaablist)
Insulation resistance :>500MQ
Kontakti takistus:<10mQ
Wet insertion and removal times :>500 korda
Töötemperatuur (vesi): -4 kraadi ~60 kraadi
Töötemperatuur (õhk): -40 kraadi ~60 kraadi
Materjal
- Isolaator: neopreen
- Pistikupesa korpus: 316L roostevaba teras (valikuline Ti-titaanisulam, messing, tugevdatud polümeermaterjal) Kontakt: vasesulamist kullatud
- Positsioneerimistihvt: 316L roostevaba teras
- 0 ringi: nitriilkummi
- Lukustuspael: neopreen
- Pistikukaabel: 18AWG/20AWG neopreenkaabel või polüuretaankaabel
- Pistikupesa traat: 18AWG/20AWGPTFE isoleeritud traat
WMS-i poolitatud pistiku mõõtmed
|
Ühendus |
A∅ (mm) |
B Pikkus (mm) |
C Pikkus (mm) |
D Pikkus (mm) |
E Pikkus (mm) |
F Niit |
G O-ring |
Juhi ristlõike{0}}pindala (mm²) |
Pinget taluma (V) |
Kontaktvoolu kandmine |
Kaabli voolu kandmine |
Vaheseinte pesa kinnitusmoment |
|
2/8 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
7.0 |
14 |
|
6/12 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
2/16 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
7.0 |
14 |
|
2/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
300 |
10 |
7.0 |
14 |
|
4/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
4/28 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
8/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
4.9 |
14 |
|
8/32 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
4.9 |
14 |
|
6/36 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
5.6 |
14 |
|
12/36 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
3.5 |
14 |
|
7/42 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
4.9 |
14 |
WMS split-pistiku kontaktide paigutus
Pin End Face
Soovitatavad paigaldusava mõõtmed WM-seeria pistikupesadele
Üksik O{0}}rõngas
Kahekordne O{0}}rõngas
Soovitatav paigaldusmoment WM-seeria pistikupesade keermetele
