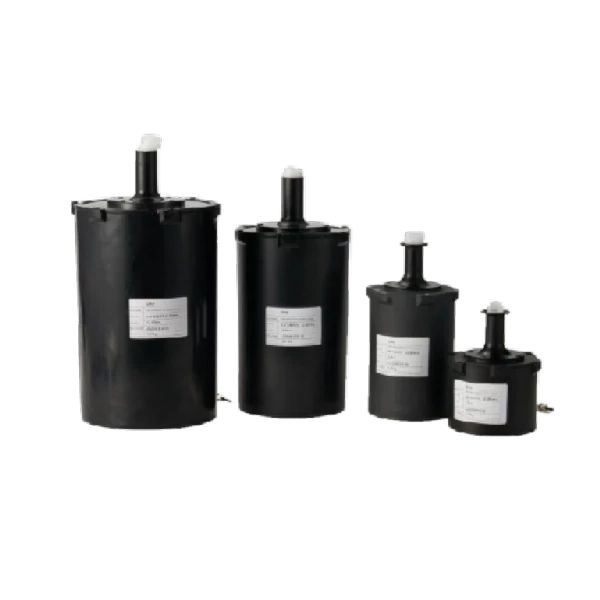

Kiudpool
Madal sumbumine (O-E-S-C-L)
Madal PMD, suur{0}}kiire kaug{1}}vahemaa
Kõrge väsimuskindlus, pikk kasutusiga
Kirjeldus
Põhifunktsioonid
- 7,5-15 mm paindetundlik
- Madal sumbumine (O-E-S-C-L)
- Madal PMD, suur{0}}kiire kaug{1}}vahemaa
- Kõrge väsimuskindlus, pikk kasutusiga
Rakendused
- Fiber{0}}juhitavad raketid
- Lõastatud UAV-d
- Veealused ROV-id
Toote tutvustus
Ettevõtte G657A2 kiudpoolil on standardne vaiguga-kaetud tihedalt-puhverdatud kiud, mis on loodud kõrgel-kõrguste ja stabiilsete{5}}keskkonnasuhtlusrakenduste jaoks, mis nõuavad minimaalset kaalu ja mahtu. Ideaalne äärmuslikes keskkondades, kus on tugev EMI või puudub signaal. Kasutab G.657A2 kiudu koos nähtamatu läbipaistva vaigukattega, mis tagab suurepärase paindejõudluse ja ülimalt kerge.
Unikaalne Tehnoloogia
Ettevõte on kõrgtehnoloogiline-ettevõte, millel on täielik suletud-ahela võimekus alates kiumähisseadmetest ja -poolidest kuni FOG-ide, kiud-/MEMS-i inertsiaalsete toodete, IMU-ahelate, tarkvara ja testimisseadmeteni. Protsessi kontroll-otsast-otsani parandab kvaliteeti ja vähendab kulusid. Töötades ISO9001 järgi rangete protsessidega, tagab see toote töökindluse ja järjepidevuse.
Parameetrid
G657A2 fiiberpoolToimivuse spetsifikatsioonid
|
Parameeter |
1 km |
2 km |
3 km |
5 km |
10 km |
|
Mudel |
FO-0,26-1 |
FO-0,26-2 |
FO-0,26-3 |
FO-0,26-4 |
FO-0,26-5 |
|
Toote nimi |
Standardne vaik{0}}kaetud kiud |
||||
|
Jope materjal |
Kõrgtugev{0}}vaik |
||||
|
Kaabli OD |
0,26 mm±0,1 |
||||
|
Tihe puhvri värv |
Nähtamatu läbipaistev |
||||
|
Kiu pikkus (m) |
1,000 |
2,000 |
3,000 |
||
|
Kiu tüüp |
G657A2 SM Fiber |
||||
|
Ühiku kaal (g/km) |
80 |
||||
|
Töötemperatuur ( kraad ) |
-40 ~ +85 |
||||
|
Tõmbetugevus (N) |
60 |
||||
|
Optiline liides |
FC/FC (standard) |
||||
|
Kiudude sumbumine |
|||||
|
1310 nm spetsifikatsioon (dB/km) |
Väiksem või võrdne 0,35 |
||||
|
1310 nm tüüpiline (dB/km) |
0.329 |
||||
|
1550 nm spetsifikatsioon (dB/km) |
Väiksem või võrdne 0,25 |
||||
|
1550 nm tüüpiline (dB/km) |
0.185 |
||||
|
Pooli kast |
|||||
|
Materjal |
ABS (must) |
||||
|
Mõõdud (mm) |
88x121 |
88x121 |
121×246 |
121×246 |
121×246 |
|
Kogukaal koos Kiudained (g) |
260 |
300 |
540 |
640 |
1,100 |
|
Aksessuaarid |
Sirge toru, painutatud toru |
||||
|
Saatepakett |
|||||
|
Üks kast (mm) |
430x180x150 |
430x180x150 |
430×180x150 |
430×180x150 |
430×180x150 |
|
Ühe kasti kaal (kg) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
|
6 kastiga karp (mm) |
432x360x450 |
432x360x450 |
432×360x450 |
432×360x450 |
432×360x450 |
|
6-kasti kaal (kg) |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
|
9 kastiga karp (mm) |
530x435x445 |
530x435x445 |
530×435×445 |
530×435×445 |
530×435×445 |
|
9-kasti kaal (kg) |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
G657A2 kiudpooli jõudluse spetsifikatsioonid
|
Parameeter |
15 km |
20 km |
25 km |
30 km |
35 km |
|
Mudel |
FO-0,26-6 |
FO-0,26-7 |
FO-0,26-8 |
FO-0,26-9 |
FO-0,26-10 |
|
Toote nimi |
Standardne vaik{0}}kaetud kiud |
||||
|
Jope materjal |
Kõrgtugev{0}}vaik |
||||
|
Kaabli OD |
0,26 mm±0,1 |
||||
|
Tihe puhvri värv |
Nähtamatu läbipaistev |
||||
|
Kiu pikkus (m) |
15,000 |
20,000 |
25,000 |
30,000 |
35,000 |
|
Kiu tüüp |
G657A2 SM Fiber |
||||
|
Ühiku kaal (g/km) |
80 |
||||
|
Töötemperatuur ( kraad ) |
-40 ~ +85 |
||||
|
Tõmbetugevus (N) |
60 |
||||
|
Optiline liides |
FC/FC (standard) |
||||
|
Kiudude sumbumine |
|||||
|
1310 nm spetsifikatsioon (dB/km) |
Väiksem või võrdne 0,35 |
||||
|
1310 nm tüüpiline (dB/km) |
0.329 |
||||
|
1550 nm spetsifikatsioon (dB/km) |
Väiksem või võrdne 0,25 |
||||
|
1550 nm tüüpiline (dB/km) |
0.185 |
||||
|
Pooli kast |
|||||
|
Materjal |
ABS (must) |
||||
|
Mõõdud (mm) |
121×246 |
147×276 |
147×276 |
147×276 |
147×276 |
|
Kogukaal koos Kiudained (g) |
1,500 |
2,060 |
2,550 |
2,850 |
3,300 |
|
Aksessuaarid |
Sirge toru, painutatud toru |
||||
|
Saatepakett |
|||||
|
Üks kast (mm) |
430×180×150 |
480×205×175 |
480×205×175 |
480×205×175 |
480×205×175 |
|
Ühe kasti kaal (kg) |
0.3 |
0.45 |
0.45 |
0.45 |
0.45 |
|
6 kastiga karp (mm) |
432×360×450 |
480×410×510 |
480×410×510 |
480×410×510 |
480×410×510 |
|
6-kasti kaal (kg) |
1.1 |
1.2 |
1.2 |
1.2 |
1.2 |
|
9 kastiga karp (mm) |
530×435×445 |
590×475×515 |
590×475×515 |
590×475×515 |
590×475×515 |
|
9-kasti kaal (kg) |
1.3 |
1.5 |
1.5 |
1.5 |
1.5 |
G657A2 kiudpooli jõudluse spetsifikatsioonid
|
Parameeter |
40 km |
45 km |
50 km |
60 km |
|
Mudel |
FO-0,26-11 |
FO-0,26-12 |
FO-0,26-13 |
FO-0,26-14 |
|
Toote nimi |
Standardne vaik{0}}kaetud kiud |
|||
|
Jope materjal |
Kõrgtugev{0}}vaik |
|||
|
Kaabli OD |
0,26 mm±0,1 |
|||
|
Tihe puhvri värv |
Nähtamatu läbipaistev |
|||
|
Kiu pikkus (m) |
40,000 |
45,000 |
50,000 |
60,000 |
|
Kiu tüüp |
G657A2 SM Fiber |
|||
|
Ühiku kaal (g/km) |
80 |
|||
|
Töötemperatuur ( kraad ) |
-40 ~ +85 |
|||
|
Tõmbetugevus (N) |
60 |
|||
|
Optiline liides |
FC/FC (standard) |
|||
|
Kiudude sumbumine |
||||
|
1310 nm spetsifikatsioon (dB/km) |
Väiksem või võrdne 0,35 |
|||
|
1310 nm tüüpiline (dB/km) |
0.329 |
|||
|
1550 nm spetsifikatsioon (dB/km) |
Väiksem või võrdne 0,25 |
|||
|
1550 nm tüüpiline (dB/km) |
0.185 |
|||
|
Pooli kast |
||||
|
Materjal |
ABS (must) |
|||
|
Mõõdud (mm) |
147×416 |
147×416 |
147×416 |
147×416 |
|
Kogukaal koos Kiudained (g) |
3,800 |
4,400 |
4,850 |
5,350 |
|
Aksessuaarid |
Sirge toru, painutatud toru |
|||
|
Saatepakett |
||||
|
Üks kast (mm) |
610×220×187 |
610×220×187 |
610×220×187 |
610×220×187 |
|
Ühe kasti kaal (kg) |
0.5 |
0.5 |
0.5 |
0.5 |
|
6 kastiga karp (mm) |
475×420×630 |
475×420×630 |
475×420×630 |
475×420×630 |
|
6-kasti kaal (kg) |
1.45 |
1.45 |
1.45 |
1.45 |
|
9 kastiga karp (mm) |
630×475×630 |
630×475×630 |
630×475×630 |
630×475×630 |
|
9-kasti kaal (kg) |
1.65 |
1.65 |
1.65 |
1.65 |

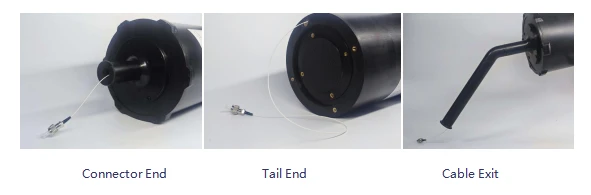

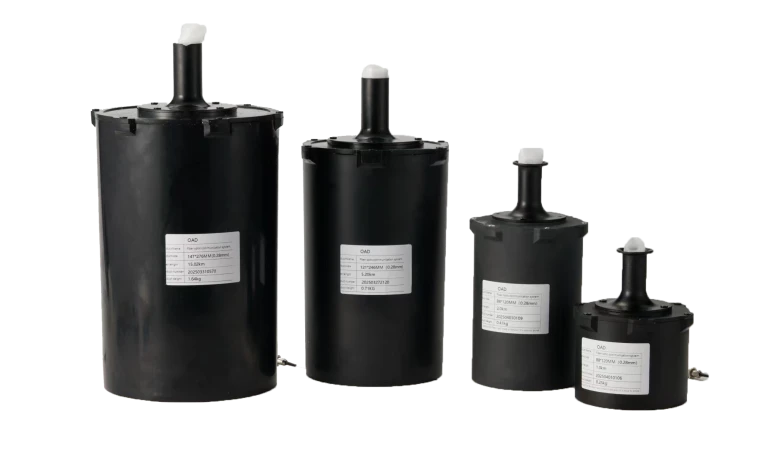

Detailvaade
Kohandusteenused

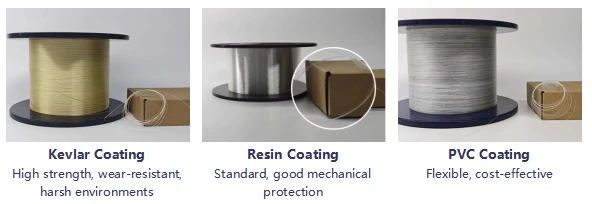

Katte kohandamine
Läbimõõdu kohandamine
|
Saadaval on mitu kiudude läbimõõtu, kohandatav: |
||||
|
0,26 mm |
0,28 mm |
0,30 mm |
0,35 mm |
Veel... |
|
Üli-hea |
Standardne |
Tugevdatud |
Kõrge{0}}vastupidavus |
|

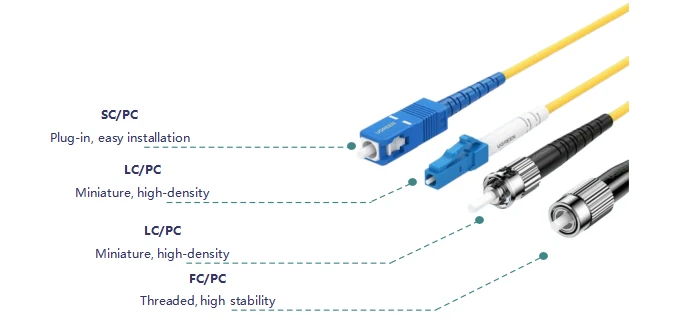

Liidese kohandamine
Kohandamise protsess
- Nõuded: saate aru oma rakendusest, jõudlusvajadustest ja erinõuetest
- Lahenduste disain: meie insenerid pakuvad kohandatud lahendusi ja tehnilisi soovitusi
- Prototüüpimine: proovid, mis on toodetud kinnitatud disaini põhjal kliendi testimiseks
- Masstootmine: partii tootmine proovi kinnitamisel, tagades ühtlase kvaliteedi
- Kvaliteedikontroll: iga partii läbib range kvaliteedikontrolli
- Kohaletoimetamine ja tugi: õigeaegne kohaletoimetamine-täieliku-müügijärgse tehnilise toega
OEM/ODM teenuse kirjeldus
Me ei ole lihtsalt fiiberpoolide tootja, vaid ka teie usaldusväärne tehnoloogiapartner. Pakume laiaulatuslikke kohandamisteenuseid, sealhulgas OEM- ja ODM-mudeleid, reguleeritavate spetsifikatsioonide, disaini ja pakendiga, mis vastavad erinevatele rakendusnõuetele.
|
OEM-teenus |
ODM-teenus |
|
Valmistame vastavalt teie disainile ja spetsifikatsioonidele teie kaubamärgi all. Olemasoleva kujundusega klientidele, kes soovivad tootmist sisse osta. Loodud vastavalt teie spetsifikatsioonidele teie kaubamärgi ja pakendiga, range kvaliteedikontroll, paindlikud tellimuste kogused, NDA kaitse. |
Pakume täislahendusi projekteerimisest valmistamiseni. Esitage nõuded; tegeleme projekteerimise, arenduse ja tootmisega. Teenuse lõpp-lõpuni-professionaalse uurimis- ja arendustegevuse tugi, kohandatud disain, kiire prototüüpimine, IP kaitse. |

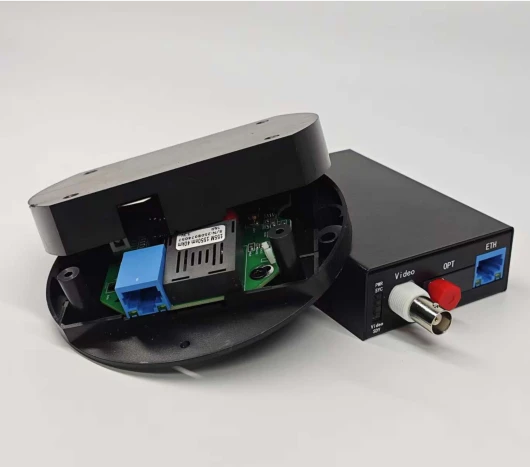

LKF optiline transiiver
Fiiberoptiline sidesüsteem
Toote ülevaade
See optiline moodul on fiiberpooli{0}ummistusevastase sidesüsteemi põhikomponent, mis on loodud usaldusväärseks andmeedastuseks keerulistes EMI keskkondades. Olles kriitilise tähtsusega sild elektriliste ja optiliste signaalide vahel, teisendab see mitmesugused elektrisignaalid (Ethernet, video, juhtimine) optilisteks signaalideks kiudoptilise edastuse jaoks ja tagasi elektrilisteks signaalideks, saavutades EMI-immuunsuse kõrge{3}}usaldusväärsuse.
10M/100M Etherneti andmete, analoogvideo ja TTL signaalide hübriidmultipleksimine ja edastamine.
LKF transiiveri mudel A
|
Parameeter |
Transiiver A (HD-analoog) |
|
|
PCB mõõtmed (mm) |
70x50x16 |
|
|
Kaal (g) |
35±2 |
|
|
Toiteallikas (V) |
DC 5-27 |
|
|
Suhtlusulatus |
Sõltub transiiveri levialast ja fiiberpooli sumbumisest |
|
|
FPV protokolli tugi |
SBUS ja CRSF |
|
|
Optiline liides |
SM single{0}}fiber FC, 40 km |
|
|
Andmeliides |
GH1.25 8-pin |
|
|
RJ45, 100M |
||
|
Näitaja |
PWR |
Võimsus |
|
SYC |
Optiline sünkroonimine |
|
|
Märkus: soovi korral kohandatav; võib uuendustega muutuda |
||

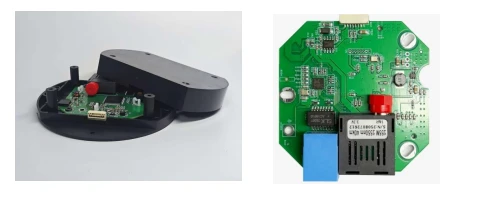

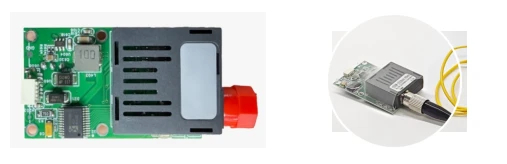

LKF transiiveri mudel A (foto)
LKF transiiveri mudel B
|
Parameeter |
Transiiver B |
|
|
Korpuse mõõtmed (mm) |
105x70x28 |
|
|
Kaal (g) |
220±2 |
|
|
Toiteallikas (V) |
DC 5-27 |
|
|
Eluase |
Metall, töölaud |
|
|
Suhtlusulatus |
Sõltub transiiveri levialast ja fiiberpooli sumbumisest; konfigureeritav |
|
|
FPV protokolli tugi |
CRSF-PPM ja SBUS-PPM |
|
|
Optiline liides |
OPT |
SM single{0}}fiber FC, 40 km |
|
Toiteliides |
XT60 (DC IN) |
|
|
Andmeliides |
GH1.25 8-pin |
Kaabel |
|
Video liides |
Video |
BNC (analoogvideo) |
|
ETH |
RJ45-100M (HD IP) |
|
|
Näitaja |
PWR |
Võimsus |
|
SYC |
Optiline sünkroonimine |
|
|
Video |
Videoväljund |
|
|
SDY |
Juhtmega signaal |
|
|
Märkus: soovi korral kohandatav; võib uuendustega muutuda |
||

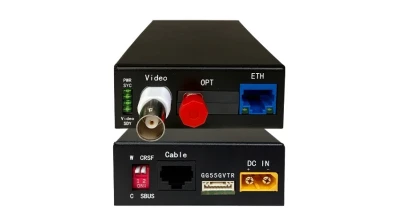

LKF transiiveri mudel B (foto)
LKF mini transiiveri mudel A
|
Parameeter |
Mini transiiver A |
|
|
PCB mõõtmed (mm) |
50x29x15 |
|
|
Kaal (g) |
15±2 |
|
|
Toiteallikas (V) |
DC 5-27 |
|
|
Suhtlusulatus |
Sõltub transiiveri levialast ja fiiberpooli sumbumisest |
|
|
FPV protokolli tugi |
SBUS ja CRSF |
|
|
Optiline liides |
SM single{0}}fiber FC, 40 km |
|
|
Andmeliides |
Sh1,0-4P |
|
|
Näitaja |
PWR |
Võimsus |
|
SYC |
Optiline sünkroonimine |
|
|
Märkus: soovi korral kohandatav; võib uuendustega muutuda |
||
LKF mini transiiveri mudel A (foto)
LKF mini transiiveri mudel B
|
Parameeter |
Mini transiiver B |
|
|
Korpuse mõõtmed (mm) |
65x50x15 |
|
|
Kaal (g) |
48±2 |
|
|
PCB kaal (g) |
22±2 |
|
|
Toiteallikas (V) |
DC 5-27 |
|
|
Suhtlusulatus |
Sõltub transiiveri levialast ja fiiberpooli sumbumisest |
|
|
FPV protokolli tugi |
CRSF ja SBUS |
|
|
Optiline liides |
OPT |
FC |
|
Toiteliides |
DC IN |
Toide JR mooduli sahtli kaudu |
|
Andmeliides |
SBUS_RX |
Toide JR mooduli sahtlist |
|
Video liides |
Video |
RCA |
|
Näitaja |
PWR |
Võimsus |
|
SYC |
Optiline sünkroonimine |
|
|
Video |
Videoväljund |
|
|
SDY |
Juhtmega signaal |
|
|
Märkus: soovi korral kohandatav; võib uuendustega muutuda |
||

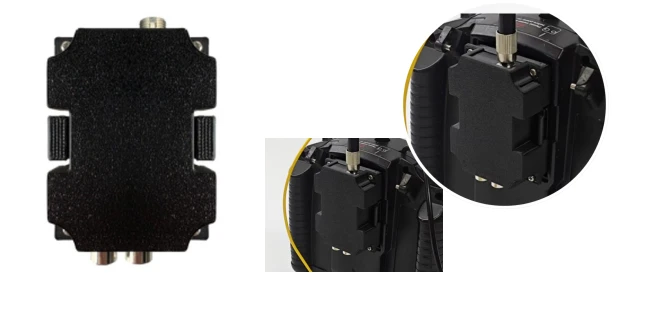

LKF mini transiiveri mudel B (foto)
LKF analoog FPV kaamera
|
Parameeter |
BS59KR |
BS59KN |
BS59KNIR |
BE59KPIR |
BF59KPIR |
BE59KP |
BF59KP |
|
|
IR filter |
Jah |
Ei (IR tundlik) |
Jah |
Jah |
||||
|
Pildi andur |
Ultra Starlight HD sensor |
Starlight HD sensor |
||||||
|
Resolutsioon |
720P |
1500 TVL |
1200 TVL |
|||||
|
Kuvasuhe |
16:9 ja 4:3 (lülitatav) |
16:9 ja 4:3 (valitav) |
||||||
|
WDR |
Super WDR |
|||||||
|
Ultra-Madal valgustus |
0,00001LUX |
0,0001LUX |
||||||
|
FOV |
120 kraadi |
165 kraadi |
145 kraadi |
165 kraadi |
145 kraadi |
|||
|
Päeva/öö režiim |
Värv/BW/Auto/Väline |
|||||||
|
Videoväljund |
AHD |
CVBS |
||||||
|
DNR |
3DNR |
|||||||
|
Töötemperatuur ( kraad ) |
-40 ~ +65 |
|||||||
|
Toitesisend (V) |
DC 4,5-27 |
|||||||
|
Energiatarve (W) |
1W |
0.5W |
||||||
|
Korpuse materjal |
Metallist |
|||||||
|
Netokaal (g) |
9 |
|||||||
|
Mõõdud (mm) |
19x19x27 |
19x19x25 |
||||||

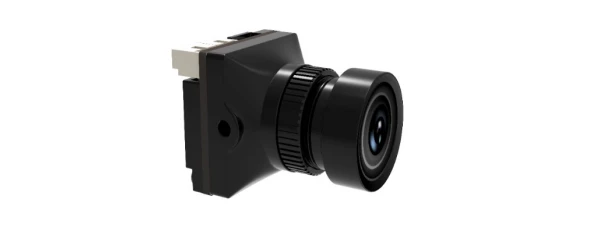

LKF analoog FPV kaamera (foto)
