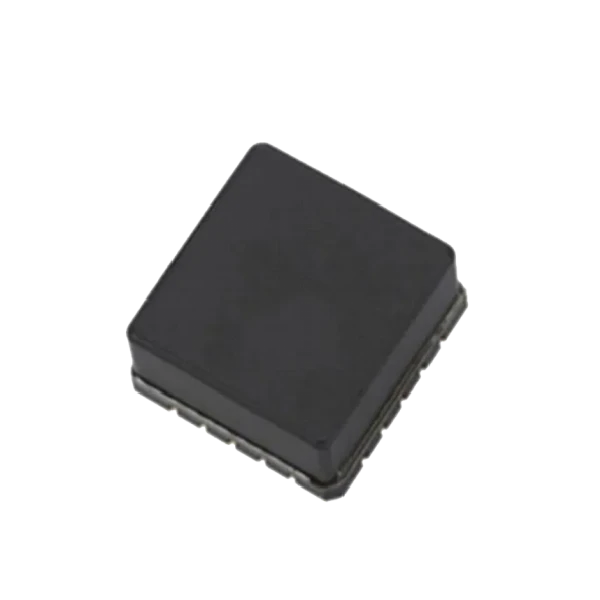

MXT50 kolme-telje MEMS-kiirendusmõõtur
Integreeritud temperatuuriandur
Digitaalne väljund
Keraamiline pakend
Kirjeldus
Põhifunktsioonid
- Kõrge stabiilsus
- Valitav vahemik
- Integreeritud temperatuuriandur
- Digitaalne väljund
- Keraamiline pakend
Rakendused
- IMU
- Avioonika
- Suhtumise kontroll
- Platvormi stabiliseerimine
- GPS{0}}abiga navigeerimine
- UAV navigeerimine
- Robootika
Toote tutvustus
Ettevõtte MXT50 tööstuslik-klassi 3-teljega MEMS-kiirendusmõõtur digitaalse väljundiga, valitavad ±2g / ±4g /±8g vahemikud. MXT50-l on madal müratase, madal temperatuur ja suurepärane pikaajaline stabiilsus{12}suure täpsusega mõõtmissüsteemide jaoks. MXT50 on paigutatud keraamilisse pakendisse, mis tagab suurepärase pikaajalise stabiilsuse.
Unikaalne Tehnoloogia
Ettevõte on kõrgtehnoloogiline-ettevõte, millel on täielik suletud-ahela võimekus alates kiumähisseadmetest ja -poolidest kuni FOG-ide, fiiber-/kvartskolme-telje MEMS-i kiirendusmõõturi inertsiaalsete toodete, IMU-ahelate, tarkvara ja testimisseadmeteni. Protsessi kontroll-otsast{5}}otsani parandab kvaliteeti ja vähendab kulusid. Töötades ISO9001 järgi rangete protsessidega, tagab see toote töökindluse ja järjepidevuse.
Parameetrid
MXT50 kolme-telje MEMS-i kiirendusmõõturi spetsifikatsioonid
|
Parameeter |
Seisund |
Min. |
Tüüp. |
Max |
|
Mõõtevahemik (g) |
Kasutaja-valitav |
40 |
||
|
-3 dB ribalaius (Hz) |
200 |
|||
|
Mittelineaarsus (%FS) |
vahemik ±40g |
0.3 |
||
|
Rist-telje tundlikkus (%) |
1 |
|||
|
Skaalategur (tundlikkus) (LSB/g) |
vahemik ±40g |
12800 |
||
|
Tundlikkuse temperatuuri triiv (%/kraad) |
1σ, -40-85 kraadi |
±0.01 |
||
|
Tundlikkuse korratavus (%) |
1σ, @25 kraadi |
0.05 |
||
|
Nihke väljund (mg) |
X/Y/Z telg |
±2 |
||
|
Temperatuuri triiv (mg/kraad) |
-40 kraadi ~ +85 kraadi |
±3 |
||
|
Nihke korratavus (mg) |
X&Y / Z telg |
±1.5 ±3 |
||
|
VRE(VRE) (g) |
±40g, 1g dir, 2,5g rms vibe |
20 |
||
|
Eelarvamuste ebastabiilsus (ug , Allan) |
X&Y / Z telg |
15 |
||
|
Müra tihedus (ug/√Hz) |
90 |
|||
|
Juhusliku kõndimise kiirus (mm/s/√Hr) |
X&Y / Z telg |
40 |
||
|
Self{0}}Testi väljundi muutus (g) |
X&Y / Z telg |
0.5 |
1 |
|
|
Väljundandmeedastuskiirus (kHz) |
4 |
|||
|
Väljundi eraldusvõime (bitid) |
20 |
|||
|
Käivitusaeg- (ms) |
Ooterežiim mõõtmiseks |
100 |
||
|
Temperatuuriandur 25 kraadi (T25) / skaala (TSF) |
5017.6 133.8 |
|||
|
Varustage VCC (V) |
3.0 |
3.3 |
3.6 |
|
|
IO pinge VIO (V) |
1.8 |
VCC |
||
|
Digitaalne/analoog-GND (AVSS, DVSS) |
0 |
|||
|
Praegune tarbimine (uA) |
Mõõtmine / ooterežiim |
600 20 |
||
|
Töötemperatuur ( kraad ) |
-40 |
+85 |
||
|
Säilitustemperatuur ( kraad ) |
-50 |
+125 |
||
|
Niiskus |
85% suhteline niiskus |
|||
|
Šokk, vooluta (g) |
0,5 ms, 1/2 siinus |
3,000 |
||
|
Amortisaator, toide (g) |
0,5 ms, 1/2 siinus |
3,000 |
||
|
ESD-HBM(HBM) (kV) |
2 |
|||
|
ESD-CDM(CDM)(V) |
500 |
Märkus. Maksimaalsete hinnangute ületamine võib mõjutada toote töökindlust ja põhjustada püsivaid kahjustusi.
